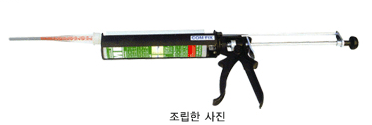

주입식 케미칼 앙카




■ 콘크리트와 철구조물을 부착하기 위한 고하중용 접착앙카로 충격하중에 대한 저항력이 매우 높다.

■ 재질 : 앙카로드 - S20C(아연도금), 또는 SUS304 스틸

■ 캡 슐 - 에폭시 아크릴레이트레진, 경화제, 규사 및 유리

■ 용도 : 플랜트공사, 토목공사, 건축공사

■ 케미칼 앙카의 종류 및 제원
Unit : mm
■ 온도에 따른 경화시간
Unit : mm
온 도 시 간
5℃ 30분
20℃ 15분
30℃ 10분
■ 허공(중공)벽돌
Unit : mm
시공제원 M8 M10 M12
구멍직경 : D 16 16 16
철망깊이 90 90 90


■ 볼트
Unit : mm
시공제원 M10 M12 M16 M20 M24
구멍직경 : D 12 14 18 25 28
최소삽입깊이 90 110 130 180 210

■ 철근
Unit : mm
시공제원 D10 D13 D16 D19 D22 D25
구멍직경 : D
드릴빗트 직경		 13~14 16~18 19~22 23~25 28~30 32~35
삽입깊이 130 150 180 220 250 300


철 근 삽입깊이 (mm) 인발력 (tonf)
D10 130
150		 2.5
3.5
D13 150
180		 4
5.5
D16 180
220		 5.7
8.2
D19 220
260		 8.8
11.7
D22 260
300		 11.9
15.8
D25 300
350		 15.5
20.5
